一、概述

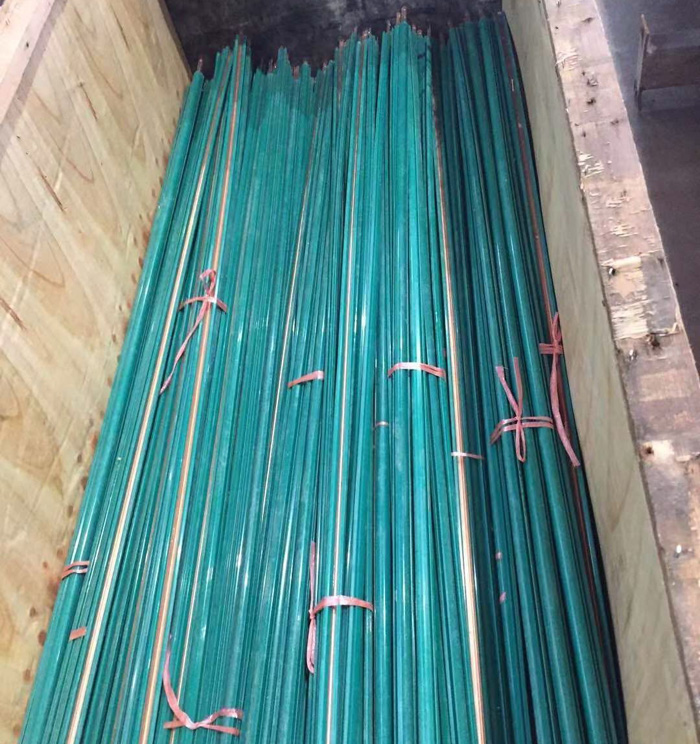

    JDHR型滑線為單極制作，多極組裝。適宜于密集型安裝，如電動單軌小車自動生產線，游樂線等。其具有以下主要特征：
    1.密集組合
    極間距小，任意組合。目前已應用最大組臺數為36根。
    2.敷設方便
    整體組裝，敷設靈活，可懸掛安裝、附著墻壁安裝，水平安裝、垂直安裝或按需隨意安裝。

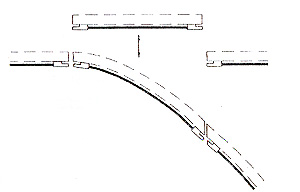

    3.彎曲靈活
    彎曲半徑可達R500mm，并可隨軌道任意彎曲，無須特意制成弧形。
二、主要基本參數

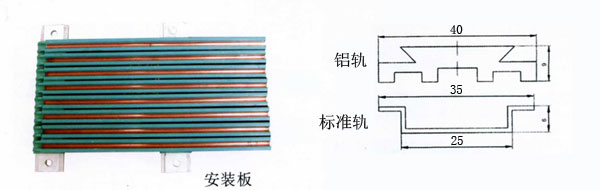

三、技術參數及選用     根據承載電流大小和安裝空間等確定所需滑線型號及安裝根數，若需校核滑線的電壓降請參閱預備知識。     1.滑線本體（標準長度5mm） 型號 JDHR-10/16 JDHR-10/50 JDHR-16/80 JDHR2-10/50 JDHR2-16/80 截面積*承載電流 mm2*A 10*16 10*50 16*80 10*50 16*80 導體材質 不銹鋼 銅 銅 銅 銅 電阻 Ω/km 11.0000 1.8576 1.1610 1.8576 1.1610 阻抗 Ω/km 11.0006 1.8614 1.1607 1.8601 1.1650 尺寸 mm A 12 12 12 12 12 B 18 18 18 14 14 C 6 6 6 6 6 質量 kg/m 0.20 0.21 0.26 0.19 0.24 標準軌距 mm 20 20 20 14 14 型號 JDHR-25/120 JDHR2-25/120 截面積*承載電流 mm2*A 25*120 25*120 導體材質 銅 銅 電阻 Ω/km 0.7430 0.7430 阻抗 Ω/km 0.7524 0.7493 尺寸 mm A 12 12 B 18 14 C 6 6 質量 kg/m 0.34 0.32 標準軌距 mm 20 14     2.滑線組裝器     滑線組裝器式滑線單極組裝及安裝懸掛的部件。JDHR型滑線用組裝器有組裝夾各安裝板兩部分組成，JDHR2型用組裝器只有組裝夾，無安裝板。     （1）安裝板     與安裝基礎相連的部分。按安裝型式分為鋁軌和標準軌兩種。 型號 材質 質量 kg/m JRZB-L 鋁 0.52 JRZB-S 鋼 0.24     （2）組裝夾     將滑線一根根組裝起來的部件。     a.軌距為20mm的組裝夾每件可組成兩根滑線，并可根據需要做成單根數組裝。 JDHR 鋁軌用組裝夾 標準軌用組裝夾 型號 材質 質量 kg JRZJL-20 ABS 0.012 JRZJS-20 ABS 0.010     b.軌距為14的組裝夾每件可組裝8根滑線，并可根據需要做成雙根數組裝。 JDHR2 型號 材質 質量 kg JRZJ-14 ABS 0.045     （3）連接器（在連接處供電時作供電器）     用于滑線間的連接，并起絕緣防護作用，其護罩可作中間供電器的護罩。 JDHR 型號 材質 質量 kg JRLJ-20 ABS 0.008 JDHR2 型號 材質 質量 kg JRLJ-14 ABS 0.007     （4）供電器     向滑線本體進行供電的裝置。其護罩與連接器護罩外形尺寸相同。 型號 材質 質量 kg/m 適用范圍 JRGD-14 ABS 0.010 DHR2 JRGD-20 ABS 0.011 DHR     （5）斷電段     線路上需要進行2次供電或分區供電時，起隔離絕緣作用的功能段。 1）RDD-20基本結構為單極可任意組裝。 JDHR 型號 材質 質量 kg JRDD-20 ABS 0.016 2）RDD-14用于DHR型滑線，基本結構安裝8根線，可根據需要組裝成任意極數。 JDHR2 型號 材質 質量 kg JRDD-14 ABS 0.11     （6）喇叭段     引導集電器由外部進入滑線的功能段。主要用于道岔和熱膨脹補償段部位，并可作為滑線端帽使用。     JRDX-20基本結構為2極組裝，可根據需要任意極數組裝（包含單數極）     JRDX-14基本結構為8極組裝，可根據需要任意極數組裝（包含小于8極） JDHR 型號 材質 質量 kg/m JRDXL-20 ABS 0.020 JRDXS-20 ABS 0.018 JDHR2 型號 材質 質量 kg/m JRDX-14 ABS 0.068     喇叭段的應用：     1）解決熱膨脹問題。     2）道岔處喇叭段的安裝示意圖。 JDHR JDHR2     3）道岔的應用     喇叭段安裝的幾點提示：     1）若道岔中喇叭段與道岔平移方向成一定角度時，應將其中一個喇叭段切割成與道岔平移方向一致的角度；     2）喇叭段必須與道岔固定在一起；     3）喇叭段相連的滑線上應設置供電點（特殊注明除外）；     4）兩相連的喇叭段（同一組）之間，上下、左右的安裝誤差不超過±3mm；     5）兩喇叭段之間的距離（預留間隙）不超過6mm；     6）喇叭段最近一個固定點不得超過36m。     7）熱脹冷縮問題的解決     這種滑線沒有專門的補償功能段，當需要考慮熱脹冷縮問題時，主要采用分散補償法來解決。     1）考慮熱脹冷縮的條件；     a.溫差較大時；     b.全線超過100m；     c.圓弧殷數量較多時。     2）溫度補償?shù)念A(yù)留間隙的確定。     表示兩根標準長度的滑線本體間的預留間隙值。

四、集電器     繼電器主要有JDS和JDR型兩種，無論哪種集電器都必須滿足各自的安裝條件。JDS型參閱DHB型滑線部分。     這里僅介紹JDR型集電器。     1.集電器介紹 型號 主體材質 質量 kg 說明 JDR-15 C412 0.4 用于軌距為14mm的滑線 型號 尺寸 mm 主體材質 質量 kg/m 說明 A L JDR-25 75 70 C412 0.75 用于軌距為20mm的滑線 JDR-30 125 108 C412 0.92     2.集電器的選用     1）集電器的極數可以任意組合，并可作成雙挑式（即雙集電器）；     2）根據移動設備的用電功率確定集電器的數量；     3）若作為控制信號使用，建議采用雙挑式以保證傳輸?shù)臏?zhǔn)確性。

自動生產線的鋁軌安裝	電動葫蘆安裝	地溝式安裝
